適用于空氣的流量開關圖片介紹

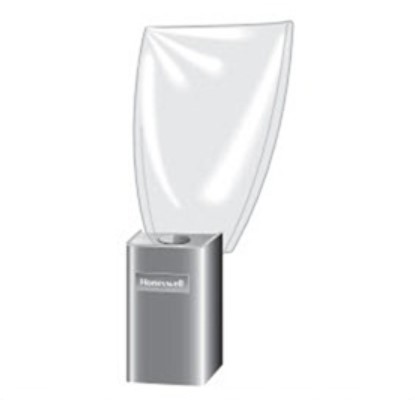

流量開關用于檢測通過管道或管道的空氣或液體的移動?？諝饬髁块_關通常被稱為帆開關，因為傳感器機構類似于帆（圖10-1）。氣流開關由快動微動開關構成。金屬臂連接到微動開關。一塊薄金屬或塑料連接到金屬臂。薄金屬或塑料薄片具有較大的表面積，并且對空氣流動具有較強的抵抗力。當大量空氣流經過帆時，產生足夠的力以使金屬臂操作開關的觸點。
10-1

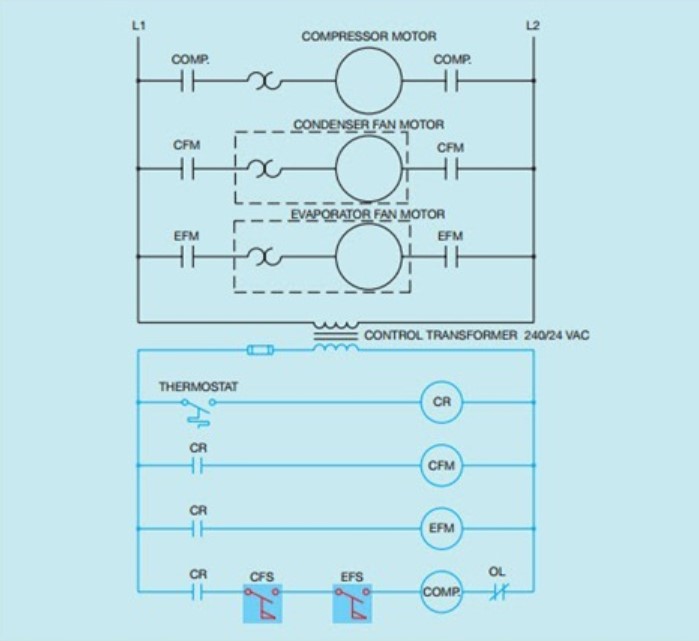

空氣流量開關通常用于空調和制冷回路中，以在壓縮機被允許啟動之前給出蒸發器或冷凝器風扇正在運行的積極指示。圖10-1空氣流量開關的電路。
10-2
型號如圖10-2所示。當恒溫器觸點閉合時，控制繼電器CR激活并關閉所有CR觸點。這使冷凝器風扇電機繼電器（CFM）和蒸發器風扇電機繼電器（EFM）通電??。壓縮機繼電器（Comp。）無法啟動，因為兩個常開空氣流量開關。如果冷凝器風扇和蒸發器風扇都啟動，則空氣流動將導致兩個空氣流量開關關閉并完成到壓縮機繼電器的回路。
請注意，在該電路中，常閉式過載觸點僅與壓縮機接觸器串聯。另請注意，冷凝器風扇電機和過載符號周圍已繪制虛線，并且在蒸發器風扇電機和過載符號周圍。這表明這些電機的過載位于電機本身上，不屬于控制電路。
關于空氣流量開關以及與此相關的氣體流量開關、液體流量開關等更多介紹，請查看下文：氣體/液體流量開關介紹或直接翻閱公司產品、常見問題、新聞資訊欄目下內容查看更多。
