24v消防流量開關是怎么接線

       消防流量開關就是根據流量去指令系統的開關。給流量開關設定上限或者下限，當流量達到此次限定值時，流量開關發出信號或報警，系統將運行或停止。安裝在高位水箱出水管總管上，消防管道直徑一般為DN50-DN300，鑄鐵鍍鋅管道，消防水箱出水管上設置流量開關。高位消防水箱出水管上的流量開關，當有水流通過的時候，開關及時閉合，觸發報警，并啟動消防泵。

消防流量開關接線

       其工作原理與水流量開關相似。
       水流量開關工作原理是當水流開關內有水流動，水流量≥1.0L/min時，水流開關內的磁芯受水流推動產生位移，磁芯位移帶動磁源產生磁控作用使水流開關輸出通信號。流量開關快易優自動化選型有收錄，該信號輸入設備控制系統，經控制系統實現控制作用，當水流量小于啟動流量時，水流開關輸出斷的信號。
       控制系統產生與上述相反的控制作用。其實就是水流開關當管路中的水流量大于1L/min流量時，磁芯在水流作用下產生位移并帶動磁源產生磁控作用使傳感器輸出"1"開關信號,該信號輸入到設備控制系統，經功率擴放大后實現以水流量控制的目的。當管路中的水流量小于1L/min流量后，磁芯在復位彈簧推力作用下帶動磁源回位，使傳感器輸出"0"開關信號,停止系統的工作。

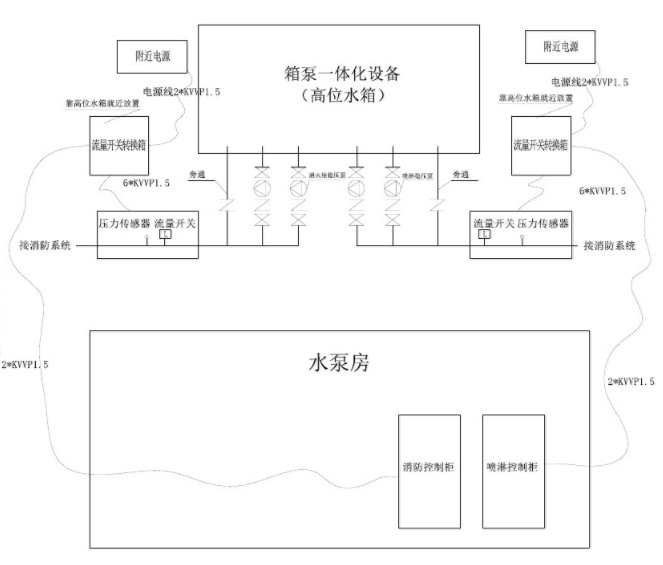

消防流量開關怎么接線

　　流量開關的六根線分為三對：一對線連接24V電源(就近取)，一對線連接聯鎖啟動消防泵(即直接布線到泵控制柜)，還有一對線連接停泵線，但是鑒于消防規則，泵不能自動停泵，應由有管理權限人員根據火災撲救情況手動停泵，所以這對線不接、不布線。

靶式流量開關怎么接線

　　1、流量值設置，但切記流量開關的上限值不要設置：流量開關最小值的設定(一般流量開關數字表下限取不低于0.15MPa，基本符合消防相關規定)是根據最不利點處消火栓栓口及消防軟管卷盤水槍噴嘴處的靜壓力計算(此處所講述的計算公式很復雜，一般不必深入探究)。

　　2、線路檢查：仔細查看啟泵信號線和DC24V是否正常，不正常的情況下要調節正常。

　　3、測試：打開消火栓放水試驗。管道壓力到達流量開關設置下限壓力時，應自動啟動消火栓泵，手動停泵。

屋頂水箱流量開關怎么接線

　　屋頂水箱自流穩壓管的流量開關需要設置輸入模塊，用來直接啟泵和反饋，流量開關兩組常開觸點，動作后閉合，就和四線壓力開關接線一樣的，一組啟泵，一組連接反饋。

高位水箱流量開關怎么接線

　　流量開關安裝在高位水箱出水管總管上，消防管道直徑一般為DN50-DN300，鑄鐵鍍鋅管道，消防水箱出水管上設置流量開關。高位消防水箱出水管上的流量開關，當有水流通過的時候開關及時閉合，觸發報警并啟動消防泵。

流量開關如何接線接線圖

　　流量開關主要有擋板式流量開關和活塞式流量開關，他們主要以微動開關或者干簧繼電器作為內置開關部件，一般輸出常開NO或者常閉NC信號，或者同時兼有這兩種信號，一般稱之為SPDT。這些開關信號全部為無源信號，意思是他們不需要單獨供電就能工作，無源的源，其意思為電源。

流量開關需要什么線

　　兩根供電，兩根輸出。不同產品的接線方式略有不同，但是大致相當。

流量開關怎么安裝

　　1、流量開關務必要安裝在直線管道上，其二邊至少有5倍管徑以上的直線管道;

　　2、將流量開關擰入管道三通時，為防止開關損壞，不允許握住売體進行安裝，必須使用六角振手扳住體六角處安裝;

　　3、流量開關寧緊時應使流向片與流體的流向垂直，并保持流量開關外殼上的箭頭方向與管道內流體的流向一致;

　　4、流量開關可安裝在水平管道成液流方向向上的垂直管道中，但不能安裝在液向下的管道中;

　　5、流量開關不能遭受水擊，如在水流開關下方裝有快速團合閥，必須使用合話的節流器，以防水流沖擊。

流量開關原理接線圖

　　流量開關工作原理當水流開關內有水流動，水流量≥1.0升每分鐘時，水流開關內的磁芯受水流推動產生位移，磁芯位移帶動磁源產生磁控作用使水流開關輸出“通”信號。

　　流量開關快易優自動化選型有收錄，該信號輸入設備控制系統，經控制系統實現控制作用，當水流量小于啟動流量時，水流開關輸出“斷”的信號。

　　控制系統產生與上述相反的控制作用。換句話說就是：水流開關當管路中的水流量大于1升每分鐘流量時，磁芯在水流作用下產生位移并帶動磁源產生磁控作用使傳感器輸出“1”開關信號，該信號輸入到設備控制系統，經功率擴放大后實現以水流量控制的目的。

　　當管路中的水流量小于1升每分鐘流量后，磁芯在復位彈簧推力作用下帶動磁源回位，使傳感器輸出“0”開關信號，停止系統的工作。流量開關具有靈敏度高、耐久性強等優點 。

        流量開關就是根據流量來指令系統的開關的在水流量高于或者低于某一個設定點時候觸發輸出報警信號傳遞給機組，系統獲取信號后即可作出相應的指示動作。因其具有靈敏度高、耐久性強等優點。常被用在各種工程場地。流量開關怎么接線的到這里結束了，還有問題，歡迎您隨時聯系咨詢我們。
