數顯低壓壓力開關使用安裝說明
數顯低壓壓力開關使用安裝說明
一、概述
智能壓力開關(控制器)是集壓力測量, 顯示，輸出控制于一體的智能數顯壓力測控產品。該產品為全電子結構,前端采用帶隔離膜充油壓阻式壓力傳感器,由高精度的AD轉換,經微處理器運算處理,現場顯示,并輸出開關量信號。
智能壓力開關(控制器)使用靈活,操作簡單,調試容易, 安全可靠。廣泛應用于消防，水電，自來水,石油,化工，機械,液壓等行業,對流體介質的壓力進行現場測量顯示和控制。
二、技術參數
量程范圍: 0~1~60MPa(根據客戶要求定做)
精度等級: 0.2% 0.5%
可選過載能力:最大最程的1.5倍壓力
類型:表壓
供電電源:DC24V,AC220V,AC380V
可選響應時間: <30ms

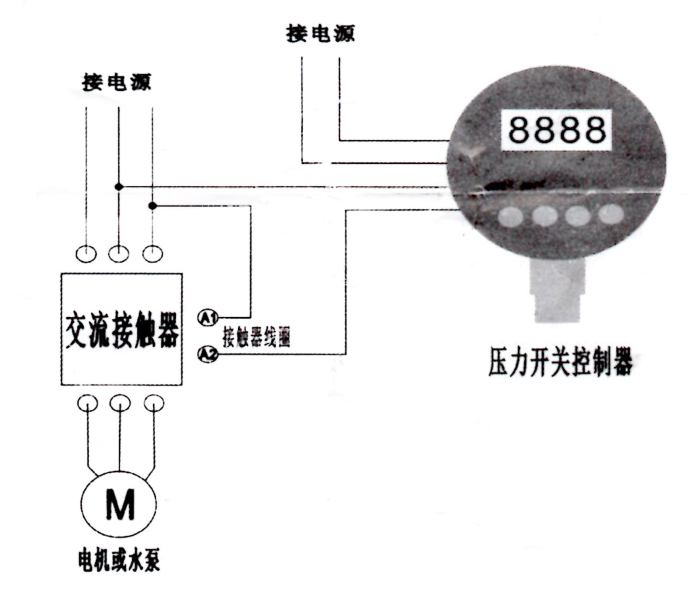

三、 電氣連接
四、 應用舉例
壓力低于0.3MPa電機啟動，高于0.6 MPa電機停止,具體設定步驟如下:
按壓SET設置鍵--下,啟動值指示燈常亮，此時數碼管個位數閃爍,按壓移位鍵和加鍵配合把數值調整為0.3,再按壓SET設置鍵停止值指示燈常亮,再按壓移位鍵和加鍵配合調整為0.6,再按壓SET鍵自動退出設定狀態,設定完成后按運行/停止鍵開始根據設定的壓力自動控制電機的啟動和停止。
五 注意事項
1，本壓力開關(控制器)自帶記憶功能,例如運行狀態突然斷電,再次通電時無需再 手動運行。
2，因各地大氣壓有所不同,假如在無壓力情況下出現顯示值不歸零,可以長按清零鍵 一鍵歸零。
3，安裝時請用板手卡在六方螺絲擰緊,切勿在表頭.上面施加扭力,以防損壞。
