消防低壓壓力開關的安裝使用說明
《消防給水及消火栓系統技術規范》中第11.0.4條：消防水泵應由水泵出水干管上設置的低壓壓力開關、高位消防水箱出水管上的流量開關，或報警閥壓力開關等信號直接啟動消防水泵。
低壓壓力開關安裝在消防水泵出水干管上面，具體位置要根據你的系統來確定。壓力開關的設定值與你的樓層高度相關。
一、GB50974-2014標準11.0.4規定了直接啟動消防泵的信號是流量開關和壓力開關，其原因是可靠性高。水流指示器可靠性差；誤動作幾率高；高位水箱水位信號有滯后現象；該信號僅可以作為報警信號。
條文規定流量開關和壓力開關作消防泵的直接啟泵信號，流量開關設置在一定流量值范圍內，當高位水箱水位降至一定壓力時，由壓力開關輔助啟動，這樣能實現直接啟泵雙保險。亦可實現互鎖。為實現減少誤動作，流量開關和壓力開關（當火警時水箱內水位或穩壓泵不能支持消防用水量時，高位水箱出水管壓力下降設定值時，壓力開關動作）同時動作作為直接啟泵的可靠措施。流量開關先動作，壓力開關后動作，實現直接啟泵的雙保險，由此應設置高位水箱流量開關控制直啟消防泵裝置。
消防低壓壓力開關的設定值并不是統一的，要根據現場工況而調整，根據樓層高度進行計算，由一帕 是10米高度的水柱，因此一個12層樓，需要設定1.6Mpa的壓力開關。
我們要保證管道內的壓力，就需要設定兩個數值，低壓?jiǎn)?dòng)穩壓泵進行補壓，當壓力達到一定數值的時候，自動停止穩壓泵的動作。
我們要保證管道內的壓力，就需要設定兩個數值，低壓?jiǎn)?dòng)穩壓泵進行補壓，當壓力達到一定數值的時候，自動停止穩壓泵的動作。
低壓壓力開關的安裝
采用法蘭安裝，機械三通的形式，或者管道絲接都是可以的。

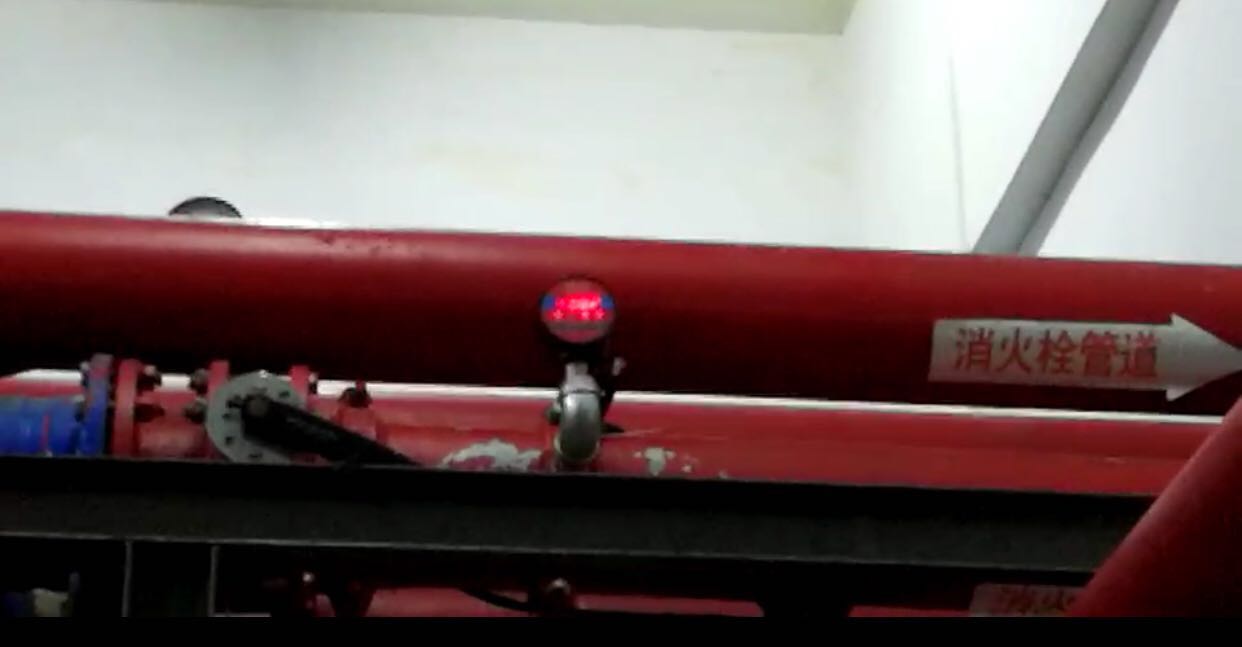

法蘭安裝低壓壓力客戶反饋開關示意圖

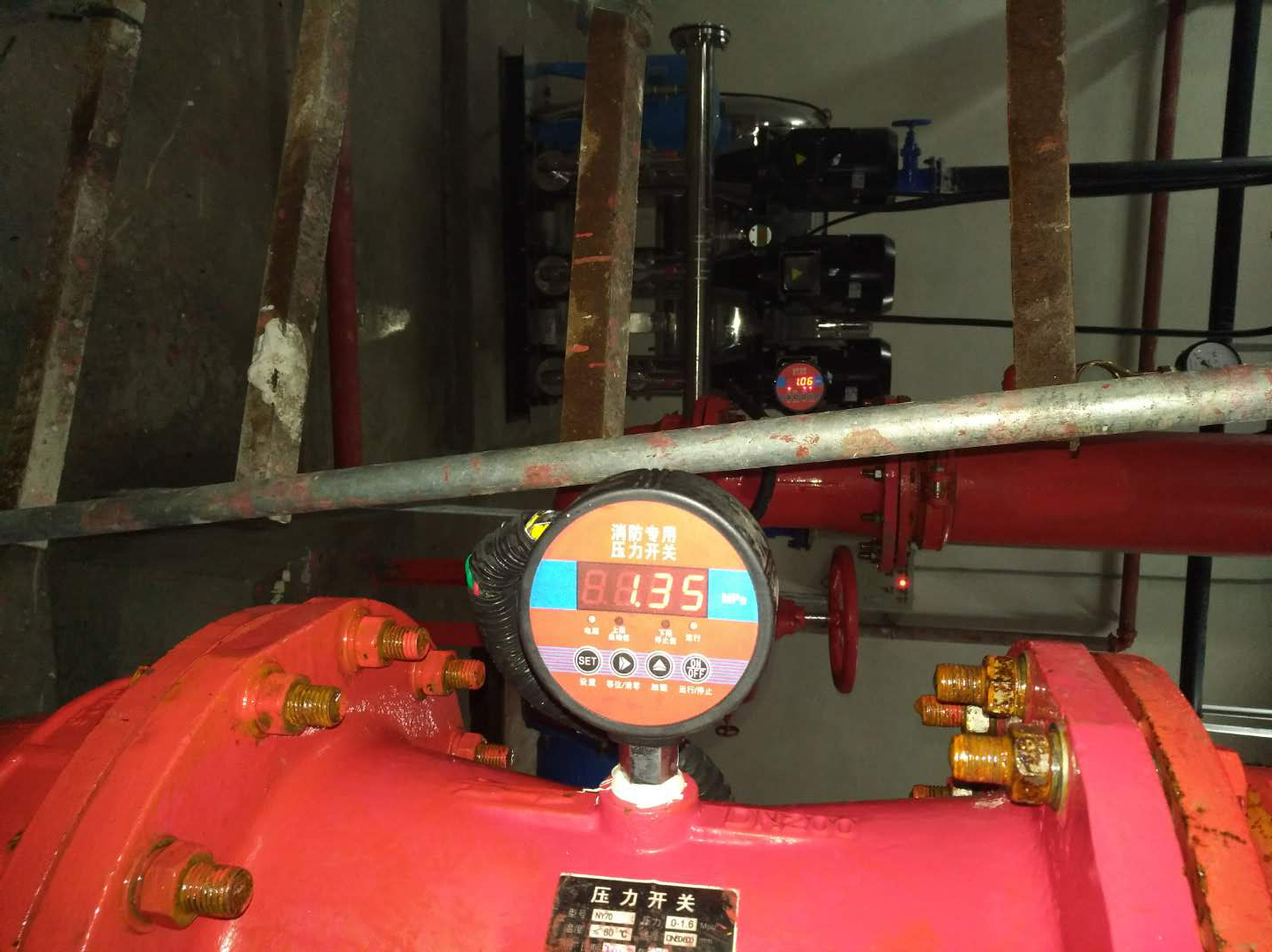

卡箍安裝消防低壓壓力開關客戶反饋示意圖
彎管絲接安裝消防低壓壓力開關客戶反饋示意圖
低壓壓力開關的安裝應根據實際的消防圖紙規定和現場操作的難易程度決定！
