傳感器是如何組成的

　　傳感器組成：一般由敏感元件、轉換元件和變換電路三部分組成，有時還加上輔助電源。

　　敏感元件：

　　直接感受被測量，并輸出與被測量成確定關系的某一物理量的元件。

　　轉換元件：

　　傳感器的核心元件，以敏感元件的輸出為輸入，把感知的非電量轉換為電信號輸出。轉換元件本身可以作為獨立傳感器使用，叫做元件傳感器。

　　變換電路：

　　把傳感元件輸出的電信號轉換成便于處理、控制、記錄和顯示的有用電信號所涉及的有關電路。

　　常用傳感器

　　目前市面上的傳感器有很多類型，包括溫度傳感器，濕度傳感器，氣體傳感器等。

　　溫度傳感芯片系列為高集成度的數字模擬混合信號的智能傳感芯片，感溫原理基于半導體PN節溫度與帶隙電壓的特性關系，經過小信號放大、模數轉換、數字校準補償、輸出數字溫度，具有精度高、一致性好、壽命長、功耗低、可編程配置靈活等優點。

　　每顆芯片都有唯一的64位ID序列號，并在出廠前根據溫度誤差特性進行校準系數的擬合，芯片內部自動進行補償計算。 為了簡化系統應用，芯片的ID搜索、測溫?cái)?shù)據內存訪問、功能配置等均基于數字單總線協議指令，上位機微處理器只需要一個GPIO端口便可進行讀寫訪問。單總線通信接口通過共用一根數據總線來實現了多節點傳感采集與組網的低成本方案，傳輸距離遠、支持節點數多，便于空間分布式傳感組網。芯片內置非易失性EEPROM存儲單元，用于保存芯片ID號、高低溫報警閾值、溫度校準修正值以及用戶自定義信息，如傳感器節點編號、位置信息等。

傳感器有哪些類型

　　傳感器按大類可以分成這幾類：電阻式傳感器，電感式傳感器，電容式傳感器，壓電式傳感器，磁電式傳感器，熱電式傳感器，光電式傳感器，數字式傳感器，光纖式傳感器，超聲波傳感器，熱敏傳感器，模擬傳感器等。傳感器的分類詳細介紹

傳感器的分類

　　按用途

　　壓力敏和力敏傳感器、位置傳感器、液位傳感器、能耗傳感器、速度傳感器、加速度傳感器、射線輻射傳感器、熱敏傳感器。

　　按原理

　　振動傳感器、濕敏傳感器、磁敏傳感器、氣敏傳感器、真空度傳感器、生物傳感器等。

　　按輸出信號

　　模擬傳感器：將被測量的非電學量轉換成模擬電信號。

　　數字傳感器：將被測量的非電學量轉換成數字輸出信號(包括直接和間接轉換)。

　　膺數字傳感器：將被測量的信號量轉換成頻率信號或短周期信號的輸出(包括直接或間接轉換)。

　　開關傳感器：當一個被測量的信號達到某個特定的閾值時，傳感器相應地輸出一個設定的低電平或高電平信號。

　　溫度傳感器種類

　　溫度傳感器按照測量方式可分為接觸式和非接觸式兩大類，按照傳感器材料及電子元件特性分為熱電阻和熱電偶兩類。溫度傳感器是指能感受溫度并轉換成可用輸出信號的傳感器。溫度傳感器是溫度測量?jī)x表的核心部分。

　　接觸式溫度傳感器的檢測部分與被測對象有良好的接觸，又稱溫度計。溫度計通過傳導或?qū)α鬟_(dá)到熱平衡，從而使溫度計的示值能直接表示被測對象的溫度。一般測量精度較高。在一定的測溫范圍內，溫度計也可測量物體內部的溫度分布。

　　非接觸式溫度傳感器的敏感元件與被測對象互不接觸，又稱非接觸式測溫儀表。這種儀表可用來測量運動物體、小目標和熱容量小或溫度變化迅速(瞬變)對象的表面溫度，也可用于測量溫度場的溫度分布。

溫度傳感器五中最常見的類型包括

　　1、熱敏電阻

　　2、熱電偶

　　3、RTD(電阻溫度檢測器)

　　4、數字溫度計IC

　　5、模擬溫度計IC

壓力傳感器

　　壓力傳感器(Pressure Transducer)是能感受壓力信號，并能按照一定的規律將壓力信號轉換成可用的輸出的電信號的器件或裝置。壓力傳感器通常由壓力敏感元件和信號處理單元組成。按不同的測試壓力類型，壓力傳感器可分為表壓傳感器、差壓傳感器和絕壓傳感器

壓力傳感器種類

　　主要有應變式壓力傳感器、陶瓷壓力傳感器、擴散硅壓力傳感器、藍寶石壓力傳感器、壓電壓力傳感器等。

壓力傳感器工作原理

　　應變片壓力傳感器原理

　　電阻應變片壓力傳感器的核心部分是電阻應變片，當金屬絲受外力作用時，其長度和截面積都會發生變化，從上式中可很容易看出，其電阻值即會發生改變。當金屬絲受外力作用而壓縮時，長度減小而截面增加，電阻值則會減小。

　　陶瓷壓力傳感器原理

　　抗腐蝕的陶瓷壓力傳感器沒有液體的傳遞，壓力直接作用在陶瓷膜片的前表面，使膜片產生微小的形變，厚膜電阻印刷在陶瓷膜片的背面，連接成一個惠斯通電橋，由于壓敏電阻的壓阻效應，使電橋產生一個與壓力成正比的高度線性、與激勵電壓也成正比的電壓信號。

　　擴散硅壓力傳感器原理

　　介質的壓力直接作用于傳感器的膜片上，使膜片產生與介質壓力成正比的微位移，使傳感器的電阻值發生變化，和用電子線路檢測這一變化，并轉換輸出一個對應于這一壓力的標準測量信號。

　　藍寶石壓力傳感器原理

　　利用應變電阻式工作原理，在壓力的作用下，鈦合金接收膜片產生形變，該形變被硅- 藍寶石敏感元件感知后，其電橋輸出會發生變化，變化的幅度與被測壓力成正比。

　　壓電壓力傳感器原理

　　當薄圓筒內側受到壓力作用時，圓筒的內張力增大，從而使其固有振動頻率升高。圓筒的固有振動頻率的測量精度決定于筒的諧振品質因數Q、信號處理電路和時鐘信號精度。

傳感器的分類

    由不同的作者和專家對傳感器進行了幾種分類。有些非常簡單，有些非常復雜。傳感器的以下分類可能已經由本領域的專家使用，但這是傳感器的非常簡單的分類。

    在傳感器的第一分類中，它們分為主動和被動。有源傳感器是需要外部激勵信號或功率信號的傳感器。

    另一方面，無源傳感器不需要任何外部電源信號即可直接產生輸出響應。

    另一種分類是基于傳感器中使用的檢測手段。一些檢測手段是電，生物，化學，放射性等。

    下一個分類基于轉換現象，即輸入和輸出。常見的轉換現象包括光電，熱電，電化學，電磁，熱光等。

    傳感器的最終分類是模擬和數字傳感器。模擬傳感器產生模擬輸出，即相對于被測量的連續輸出信號。

    與模擬傳感器相比，數字傳感器可處理離散或數字?jǐn)?shù)據。本質上，用于轉換和傳輸?shù)臄?shù)字傳感器中的數據是數字的。

傳感器原理及分類

    以下是在各種應用中常用的不同類型的傳感器的列表。所有這些傳感器都用于測量諸如溫度，電阻，電容，傳導，熱傳遞等物理特性之一。

    溫度感應器

    接近傳感器

    加速度計

    紅外傳感器（紅外傳感器）

    壓力傳感器

    光傳感器

    超聲波傳感器

    煙霧，氣體和酒精傳感器

    觸控感應器

    色彩感應器

    濕度傳感器

    傾斜傳感器

    流量和液位傳感器

    我們將簡要介紹一下上述傳感器中的少數幾個。隨后將添加有關傳感器的更多信息。頁面末尾提供了使用上述傳感器的項目列表。

    流量傳感器是為測量液體、氣體或者油等粘性介質的流量提供了一種了不起的解決方案。
目前在中國，我們比較常見的熱式原理的流量傳感器有下面幾種：

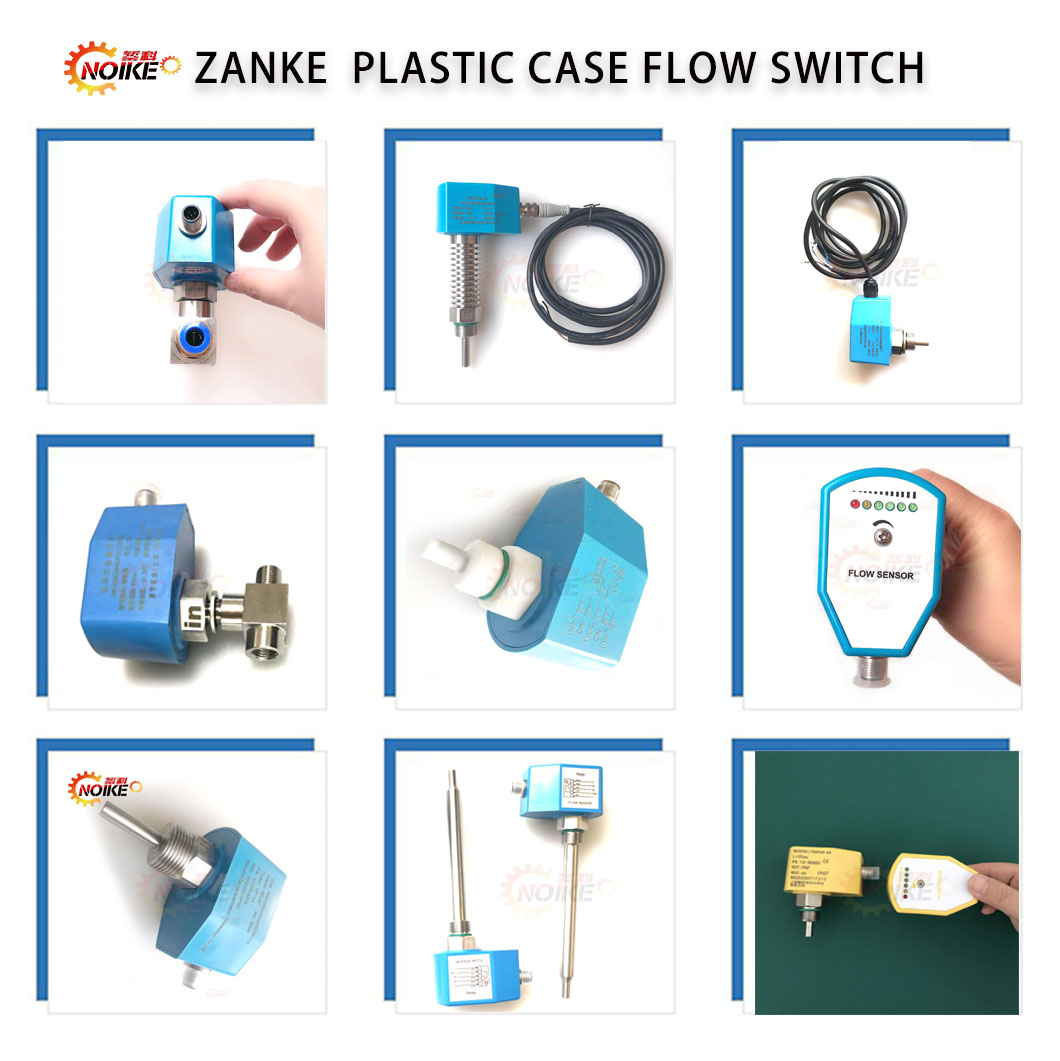

塑料外殼熱式流量傳感器

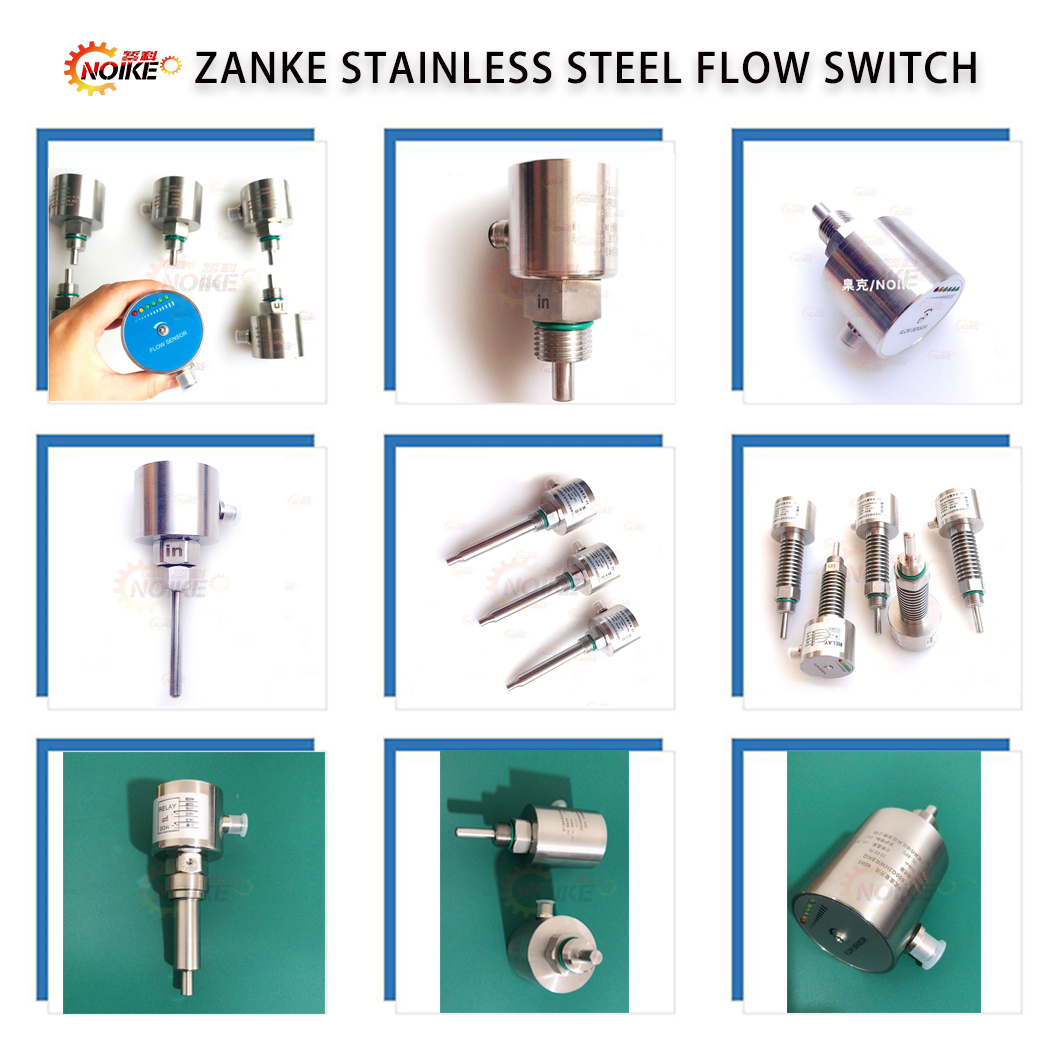

不銹鋼外殼流量傳感器

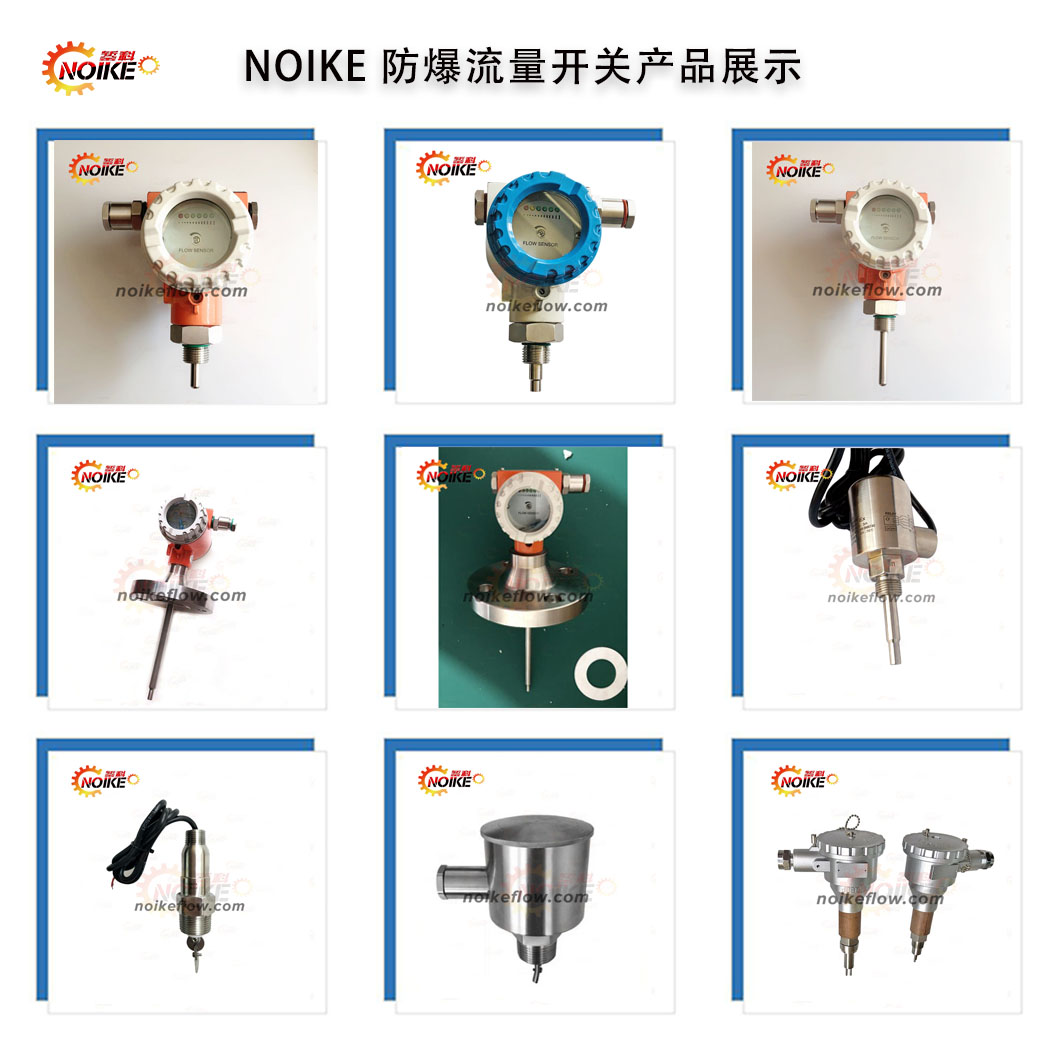

防爆型流量傳感器

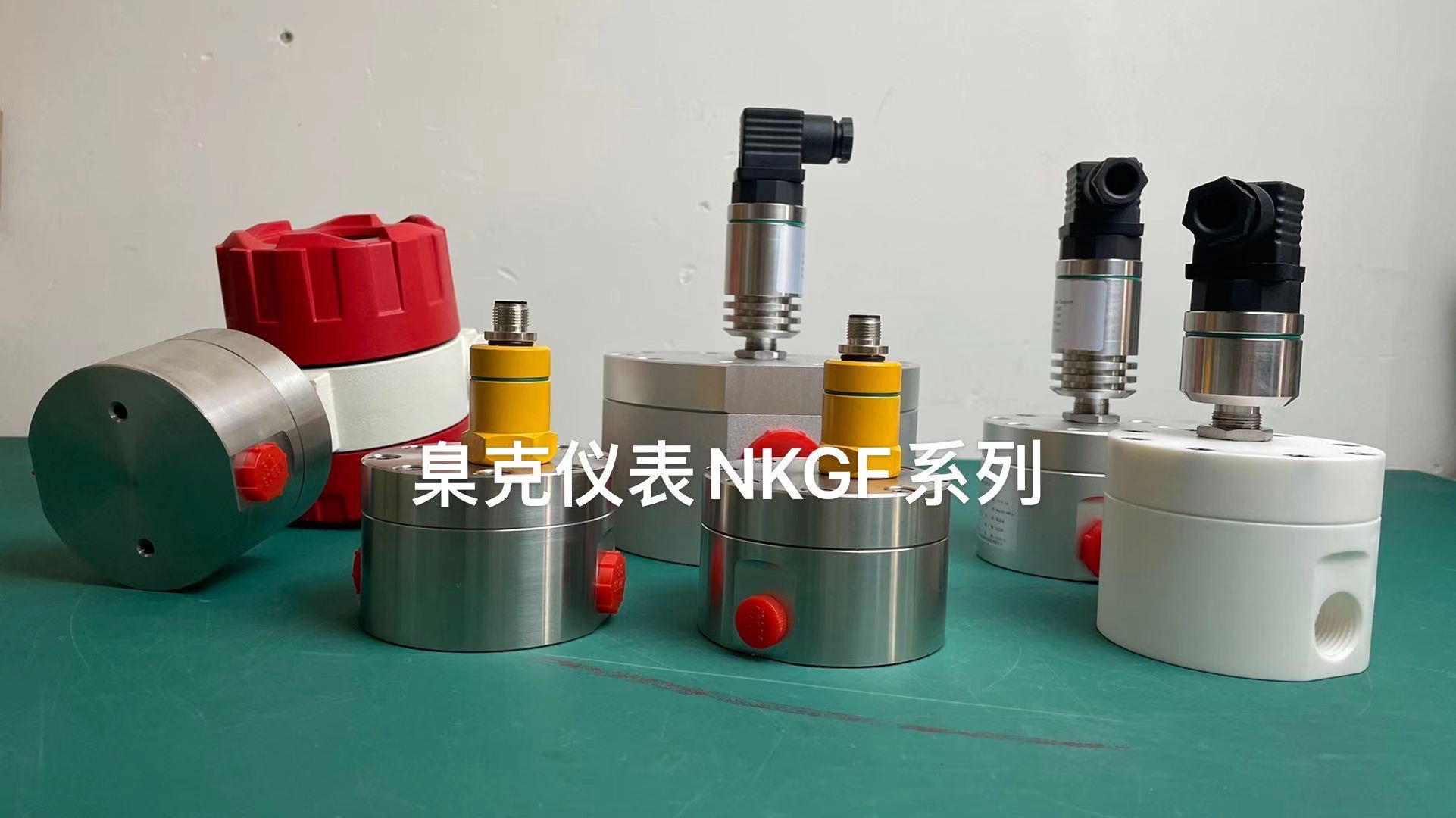

齒輪流量傳感器
